Водогрейные котлы ICI Caldaie - REX (Айси Калдай - РЕКС)

Водогрейный котел ICI Caldaie REX

Котел REX малой мощности | Котел REX большой мощности

Котел ICI Caldaie REX средней мощности

Мощность котла: 60.000 - 1.118.000 Ккал/ч
Мощность котла: 70,0 - 1300,0 кВт/ч

Водогрейный котел REX малой мощности

Стальной котел с топкой цилиндрической формы с реверсивным развитием факела, топка полностью закрыта в задней части выпуклым днищем, поддерживаемым омываемым патрубком. Котел предназначен для работы с наддувными горелками на жидком или газообразном топливе. Котел спроектирован для тепловых сетей с температурой воды от 60 до 110°C.
Характеристики:
- корпус котла выполнен из высококачественной стали, образован передней трубной решеткой, развальцованной по направлению к топке RSB способом;
выпуклой (не плоской для увеличения сопротивления внутреннему давлению) и задней трубной решеткой; отверстия выполнены лазерной резкой.
- топка цилиндрической формы с реверсивным развитием факела, полностью закрытая в задней части выпуклым днищем, поддерживаемым омываемой трубной опорой;
пламя развивается до центральной части топки в то время, как горячие дымовые газы возвращаются в переднюю, частично омываемую, часть топки и далее дымовые газы поступают в пучок дымогарных труб.
- дымогарные трубы типа ELS выполнены с помощью электросварки, приварены к трубным пластинам и оснащены спиральными турбулизаторами.
- задняя дымовая камера выполнена из стального листа, теплоизолирована, легко открывается для осмотра дымогарных труб, закреплена на болтах, оснащена соединением с дымоходом и люком для чистки.
- обечайка с креплениями, необходимыми для установки и навеса рабочего оборудования, конструкция выполнена с помощью сварки сертифицированными способами квалифицированным персоналом.
- изоляция из стекловаты высокой плотности, защищенными легко демонтируемыми окрашенными стальными панелями.
- передняя дверца с реверсируемым открытием выполнена из стального листа, теплоизолирована фиброкерамикой, закреплена на петлях, зажимные гайки легко открываются прилагаемой рукояткой-ключом.
При заказе всегда указывать тип топлива. При использовании мазута или биогаза теплоизоляция дверцы должна быть выполнена из цемента.
Обслуживание: основание выполнено из стального профиля (углеродистая сталь), обеспечивающего прочность конструкции и легкость ее перемещения.
Электрические и гидравлические соединения уже выполнены

Котел REX сочетает в себе великолепные достоинства: надежность и большой срок эксплуатации при высоком КПД.

Модель

Мощность, кВт

Мощность горелки,

кВт

Сопр. топки

мбар

КПД

Высота,

мм

Ширина,

мм

Длина,

мм

Масса,

кг

Цена,

EUR

REX 7

70

76

0,8

92,11

1063

756

994

216

2 864

REX 8

80

87

1,0

91,95

1063

756

994

216

2 966

REX 9

90

98

0,8

91,84

1030

756

1119

258

3 114

REX 10

100

109

1,0

91,74

1030

756

1119

258

3 216

REX 12

120

131

1,1

91,60

1030

756

1119

258

3 370

REX 15

150

163

1,2

92,02

1080

806

1364

346

3 800

REX 20

200

218

1,9

91,74

1080

806

1364

346

4 278

REX 25

250

272

2,0

91,91

1080

806

1614

431

4 846

REX 30

300

325

2,0

92,31

1180

906

1614

475

5 464

REX 35

350

380

2,9

92,11

1180

906

1864

542

5 988

REX 40

400

434

4,1

92,17

1190

946

1872

584

6 532

REX 50

500

542

4,2

92,25

1380

1166

1946

853

8 056

REX 62

620

672

6,4

92,26

1380

1166

2235

963

9 261

REX 75

750

813

5,2

92,25

1510

1296

2247

1205

10 697

REX 85

850

921

7,2

92,29

1510

1296

2247

1205

11 605

REX 95

950

1030

5,2

92,23

1510

1296

2497

1417

12 878

REX100

1020

1106

4,0

92,22

1660

1446

2477

1843

13 379

REX120

1200

1301

5,5

92,24

1660

1446

2477

1843

15 174

REX130

1300

1409

6,5

92,26

1660

1446

2477

1843

16 186

Стандартная комплектация: внешний корпус с изоляцией и облицовкой; турбулизаторы; ёршик для чистки котла; панель управления (1 световой индикатор напряжения; 2 регулировочных термостата котла; 1 предохранительный термостат с ручной перезарядкой; 1 термостат запуска насоса рециркуляции; 1 переключатель горелки; 1 переключатель насоса рециркуляции; 1 термометр котла).

Опция: Аналоговая или цифровая панель управления, сверхизоляция передней дверцы и задней части котла, комплект дистанционных датчиков.

Использование аналоговой/цифровой панели управления позволяет управлять температурой воды в интервале (60 – 110°С) в автоматическом режиме в зависимости от температуры наружного воздуха (работа при изменяющейся температуре), выполнять другие специальные функции.

Водогрейный котел REX большой мощности

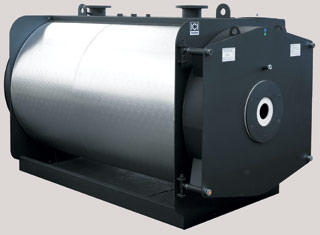

Котел ICI Caldaie REX большой мощности

Мощность котла: 1400,0 - 6000,0 кВт/ч

Водогрейный стальной котел REX с топкой цилиндрической формы с реверсивным развитием факела, топка полностью закрыта в задней части выпуклым днищем, поддерживаемым омываемой трубной опорой. Котел предназначен для работы с наддувными горелками на жидком или газообразном топливе. Котел спроектирован для тепловых сетей с температурой воды от 60 до 110°C.
Далее приведены основные характеристики нашего изделия:
- корпус котла выполнен из высококачественной стали; образован передней трубной решеткой, развальцованной по направлению к топке RSB способом;
выпуклой (не плоской для увеличения сопротивления внутреннему давлению) и задней трубной решеткой; отверстия выполнены лазерной резкой.
- топка цилиндрической формы с реверсивным развитием факела, полностью закрытая в задней части выпуклым днищем, поддерживаемым омываемой трубной опорой; пламя развивается до центральной части топки в то время, как горячие дымовые газы возвращаются в переднюю, частично омываемую, часть топки и далее дымовые газы поступают в пучок дымогарных труб.
- дымогарные трубы типа ELS выполнены с помощью электросварки, приварены к трубным пластинам и оснащены спиральными турбулизаторами.
- задняя дымовая камера выполнена из стального листа, теплоизолирована, легко открывается для осмотра дымогарных труб, закреплена на болтах, оснащена соединением с дымоходом и люком для чистки.
- обечайка с креплениями, необходимыми для установки и навеса рабочего оборудования, конструкция выполнена с помощью сварки сертифицированными способами квалифицированным персоналом.
- круглая обшивка выполнена из гофрированного алюминия.
- изоляция выполнена из матрасов из стекловаты высокой плотности.
- передняя дверца выполнена из стального листа, теплоизолирована фиброкерамикой, закреплена на петлях, зажимные гайки легко открываются прилагаемой рукояткой-ключом.
При заказе всегда указывать тип топлива.
При использовании мазута или биогаза теплоизоляция дверцы должна быть выполнена из цемента.
- капиллярный термометр с широкой шкалой
- манометр с трехходовым краном и контрольной отметкой

Обслуживание: основание выполнено из стального профиля (углеродистая сталь), обеспечивающего прочность конструкции и легкость ее перемещения.
Электрические и гидравлические соединения уже выполнены

Котел REX сочетает в себе великолепные достоинства: надежность и большой срок эксплуатации при высоком КПД.

Модель	Мощность, кВт	Мощность горелки, кВт	Сопр. топки, мбар	КПД	Высота, мм	Ширина, мм	Длина, мм	Масса, кг	Цена, EUR
REX 140	1400	1517	6,0	92,29	1746	1470	2886	2600	18 882
REX 160	1600	1733	6,5	92,33	1746	1470	2886	2600	20 545
REX 180	1800	1950	7,0	92,31	1746	1470	3096	2750	22 786
REX 200	2000	2167	6,0	92,29	1876	1600	3220	3650	24 788
REX 240	2400	2600	7,5	92,31	1876	1600	3480	3900	29 465
REX 300	3000	3250	8,0	92,31	2146	1870	3480	5200	34 908
REX 350	3500	3792	9,0	92,30	2146	1870	3935	5700	39 474
REX 400	4000	4348	9,0	92,00	2326	1980	4310	7500	63 405
REX 450	4500	4891	10,0	92,00	2326	1980	4660	8000	66 581
REX 500	5000	5435	10,5	91,97	2529	2180	4729	9050	71 577
REX 600	6000	6522	11,0	91,99	2596	2200	5230	11300	83 529

Стандартная комплектация: внешний корпус с изоляцией и облицовкой (из гофрированного алюминия); турбулизаторы; ёршик для чистки котла; панель управления (1 световой индикатор напряжения; 2 регулировочных термостата котла; 1 предохранительный термостат с ручной перезарядкой; 1 термостат запуска насоса рециркуляции; 1 переключатель горелки; 1 переключатель насоса рециркуляции; 1 термометр котла).

Опция: Аналоговая/цифровая панель управления; комплект дистанционных датчиков.

Использование аналоговой/цифровой панели управления позволяет управлять температурой воды в интервале (60 – 110°С) в автоматическом режиме в зависимости от температуры наружного воздуха (работа при изменяющейся температуре), выполнять другие специальные функции.
