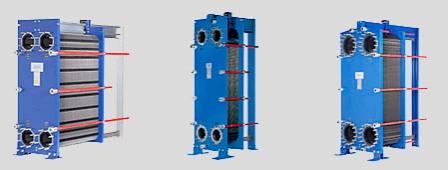

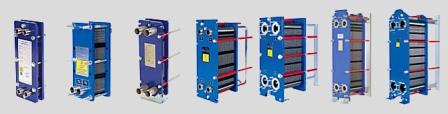

Теплообменники пластинчатые разборные

ТермоСистемс  представляет большой модельный ряд разборных пластинчатых теплообменников для систем отопления, охлаждения и кондиционирования. Разборный пластинчатый теплообменник - это набор гофрированных нержавеющих пластин закрепленных между опорной и прижимной плитами. Пластины для всех моделей теплообменников изготавливаются при помощи одноходовой штамповки, что гарантирует их полную идентичность, позволяет избежать усталостных напряжений в металле, значительно повышая механическую прочность и надежность изделий. Запатентованная конструкция пластин , позволяет равномерно распределять поток по всей ширине пластины. При этом используется более 96% поверхности пластины и предотвращается появление застойных зон, которые являются потенциальными очагами возникновения коррозии. Уникальный профиль уплотнения точно совпадает с пазом пластин, снижая риск утечки. Кроме того, на уплотнениях имеются специальные крепления-клипсы, позволяющие надежно закреплять их на пластинах при монтаже. Наличие упорных подшипников на стяжных шпильках и ролика на прижимной плите, позволяющего легко передвигать ее по верхней балке, позволяет вести разборку/сборку теплообменников М 15 одним человеком.
Разборные теплообменники выпускаются с рамами рассчитанными на рабочее давление 10,16 и 25 бар

1. Экономичность и простота обслуживания. При засорении пластинчатый теплообменник может быть разобран, промыт и собран двумя низкоквалифицированными работниками в течение 4-6 часов. В кожухотрубных теплообменниках процесс очистки трубок часто ведет к их разрушению и заглушению.
2. Низкая загрязняемость поверхности теплообмена вследствие высокой турбулентности потока жидкости, образуемой рифлением, а также качественной полировки теплообменных пластин.
3. Срок эксплуатации первой выходящей из строя единицы - уплотнительной прокладки - у ведущих европейских производителей достигает 10 лет. Срок работы теплообменных пластин - 20-25 лет. Стоимость замены уплотнений колеблется в пределах 15-25% от стоимости пластинчатого теплообменника, что экономнее аналогичного процесса замены латунной трубной группы в кожухотрубном теплообменнике, составляющей 80-90% от стоимости аппарата.
4. Стоимость монтажа пластинчатого теплообменника составляет 2-4% от стоимости оборудования, что на порядок ниже, чем у кожухотрубного теплообменника.
5. Даже теплоноситель с заниженной температурой в системах теплоснабжения позволяет нагревать воду в пластинчатом теплообменнике до требуемой температуры.
6. Индивидуальный расчет каждого пластинчатого теплообменника по оригинальной программе завода-изготовителя позволяет подобрать его конфигурацию в соответствии с гидравлическим и температурным режимами по обоим контурам.
7. Гибкость: в случае необходимости площадь поверхности теплообмена в пластинчатом теплообменнике может быть легко уменьшена или увеличена простым добавлением или извлечением пластин.
8. Двухступенчатая система горячего водоснабжения, реализованная в одном пластинчатом теплообменнике, позволяет значительно сэкономить на монтаже и уменьшить требуемые площади под индивидуальный тепловой пункт.
9. Конденсация водяного пара в пластинчатом теплообменнике снимает вопрос о специальном охладителе, т.к. температура конденсата может быть 500С и ниже.
10. Меньше ограничений в работе: замерзание воды в пакете пластин не приводит к фактическому повреждению аппарата. После оттайки пластинчатый теплообменник готов к эксплуатации, а кожухотрубный теплообменник получает повреждение трубок.
11. Устойчивость к вибрациям: пластинчатые теплообменники высокоустойчивы к наведенной двухплоскостной вибрации, которая может вызвать повреждения кожухотрубного теплообменника.
Вывод: применение нового технологичного оборудования - пластинчатых теплообменников - позволяет наряду с экономией первоначальных затрат (20-30%) переходить на другие режимы работы. Достигается более эффективное использование источников энергии, повышение их КПД. Окупаемость перевооружения объектов в теплоэнергетике колеблется от 2 до 5 лет, а в некоторых случаях составляет всего несколько месяцев.

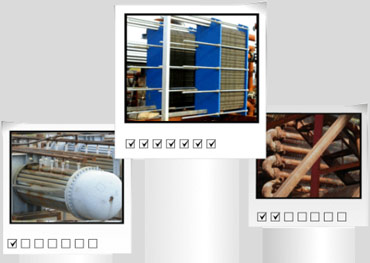

СРАВНЕНИЕ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ С КОЖУХОТРУБНЫМИ ТЕПЛООБМЕННИКАМИ

Обычно кожухотрубные теплообменники используются при давлениях теплоносителя более 25 кгс/см². Но при давлениях до 25 кгс/см² пластинчатые теплообменники являются значительно более эффективными.При аналогичных параметрах пластинчатые теплообменники в 3-6 раз меньше по габаритам и составляют 1/6 от веса кожухотрубных теплообменников. Таким образом, экономятся не только площади под установку, но и снижаются начальные затраты. Конструкция кожухотрубного теплообменника обеспечивает гораздо меньшие коэффициенты теплопередачи, чем пластинчатого при аналогичной потере давления. Даже в самых лучших кожухотрубных теплообменниках значительные поверхности труб находятся в мертвых зонах, где отсутствует теплопередача. В отличие от кожухотрубных пластинчатые теплообменники могут быть легко разобраны для обслуживания и ремонта без демонтажа подводящих трубопроводов. Для обслуживания пластинчатых теплообменников требуется площадь в 3-6 раз меньше, чем для кожухотрубных.

Вы так же можете скачать у нас опросный лист теплообменников в форматах *.DOC (52Кб) или *.ZIP (21Кб)
